1 　刀具補償?shù)哪康?/span>

刀具補償是補償實際加工中所用的刀具與編程時使用的理想刀具或?qū)Φ稌r用的基準刀具之間的差值.這個差值的存在 , 會導致實際加工出來的零件不符合圖紙尺寸的要求. 如果數控系統不具備刀具補償功能或不使用該功能編程 , 則只能按刀心軌跡進行編程 , 即在編程時給出刀具的中心軌跡 , 計算相當復雜 , 尤其是刀具磨損、重磨或換新刀時 , 必須重新計算刀心軌跡修改程序 , 這樣既繁瑣 , 又不能夠保證加工精度. 而將刀具補償功能應用于數控編程時 , 則只需按工件輪廓進行 , 數控系統會自動計算刀心軌跡并進行補償. 另外 , 將此項補償功能應用于沒有更換刀具的情況時 , 如果刀具的半徑和長度發生變動 , 把變動量作為加工余量進行技術處理 , 同樣可以起到簡化手工編程程序、提高數控加工效率的作用. 下面以FANUC數控系統為例詳細闡述刀具補償功能在數控編程中的應用.

2 　刀具半徑補償

211 　刀具半徑補償功能

銑削刀具的基準點和刀位點都在刀具的中心線上, 實際加工生成的零件輪廓是由刀刃的切削點形成的. 以端銑刀為例 , 刀位點位于刀具底部中心 , 切削點位于刀具的外圓 , 兩者相差一個刀具半徑值.

為了加工出符合要求的零件輪廓 , 其加工程序要么偏離零件輪廓一個刀具半徑值來編程 , 要么按零件輪廓編程 , 而讓數控系統自動偏離零件輪廓一個刀具半徑值 , 就是刀具半徑補償. 刀具所偏移的這段距離稱為偏置. 數控系統使用刀具半徑補償功能 , 可以自動計算出偏置后的刀具軌跡 , 這樣既能簡化編程程序 , 又能夠很容易地調整加工輪廓的尺寸.

212 　刀具半徑補償指令 G41、G42

G17 指令后的刀具半徑補償 , 補償偏置量在 XY平面上; G18 指令后的刀具半徑補償 , 補償偏置量在 XZ平面上; G19 指令后的刀具半徑補償 , 補償偏置量在YZ平面上. 刀具半徑補償平面與偏置平面相同.

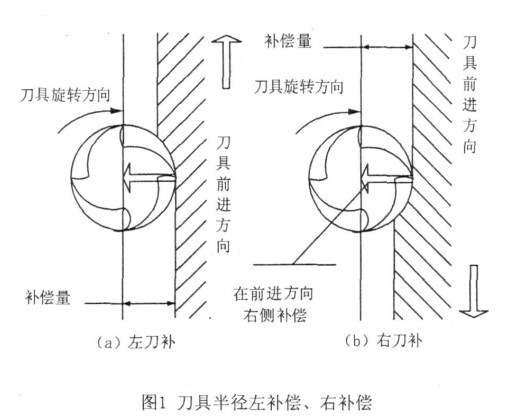

刀具半徑補償?shù)闹噶罡袷綖?/span>: G41 D ; G42D . G41 是刀具半徑左補償指令 , 順著刀具直線前進的方向看 , 刀具在左邊 , 工件在右邊 , 此時刀心在工件的左邊, 離工件的輪廓相差一個刀具半徑值, 需對刀具進行左補償, 補償值用 D 及后面的號碼確定.G42為刀具半徑右補償指令, 順著刀具直線前進的方向看, 刀具在右邊, 工件在左邊, 此時刀心在工件的右邊,離工件的輪廓相差一個刀具半徑值, 需對刀具進行右補償, 補償值用D及后面的號碼確定[1 ](如圖1) .

　　各個刀具的偏置量存放在偏置存儲器中 , 用D00～D99 來指定偏置號 , 如D01 就是調用在刀具偏置表中第 1 號刀具的半徑補償值. 在多軸聯動控制中 , 投影到補償平面上的刀具軌跡受到補償 , 補償平面的切換必須在取消補償?shù)臓顟B(tài)下進行 , 否則自動報警.

213 　取消刀具半徑補償功能

G40為取消刀具半徑補償指令. 取消刀具半徑補償功能后 , 刀具中心軌跡與編程軌跡重合. 在一個程序結束之前 , 必須取消刀具半徑補償功能 , 否則刀具的終點定位將偏離一個刀具半徑值[1 ].

214 　使用刀具半徑補償功能時的注意事項

一般情況下 , 刀具半徑補償號要在刀具半徑補償功能取消后才能變換 , 如果在補償方式下變換補償號 , 目的點的補償量將按照新的給定值確定. 另外 , 刀具在做半徑補償時要防止過切現象.

3 　刀具長度補償

311 　刀具長度補償功能

刀具基準點是用標準長度的刀具對刀時的刀位點. 工件坐標系的設定是以刀具基準點為依據的 , 零件加工程序中的指令值是刀位點的值. 由于各個刀具的長度不一致 , 其刀位點與基準點不一定重合 , 因此要應用刀具長度補償功能. 使用刀具長度補償功能后 , 改變刀具只需改變刀具長度補償值 , 而不必變更零件的加工程序.

312 　刀具長度補償指令 G43、G44

G17 指令后的刀具長度補償 , 只能將刀具長度的補償值補償?shù)?/span> Z軸; G18 指令后的刀具長度補償 , 只能將刀具長度的補償值補償?shù)?/span> Y軸; G19 指令后的刀具長度補償 , 只能將刀具長度的補償值補償?shù)?/span> X軸.

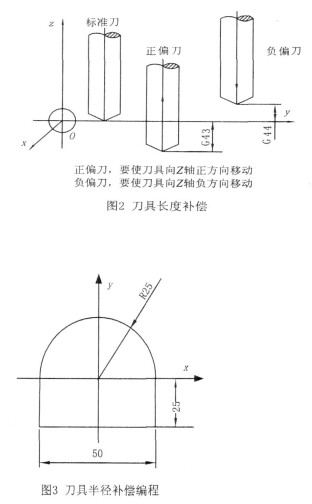

刀具長度補償分為正向偏置和負向偏置 (如圖 2) . 所謂正向偏置 , 就是實際使用的刀具長度比編程時的標準刀具長 ,指令格式為 G43 H , 使刀具沿 Z軸正方向移動 , 偏置量由 H及后面的號碼確定; 所謂負向偏置 , 就是實際使用的刀具長度比編程時的標準刀具短 , 指令格式為 G44 H ,使刀具沿 Z軸負方向移動 , 偏置量由 H 及后面的號碼確定.各個刀具的偏置量存放在偏置存儲器中 , 用 H00～H99 來指定偏置號.

313 　取消刀具長度補償功能

G49 為取消刀具長度補償指令. 刀具長度補償功能一旦取消 , 之后的程序段便不再有補償. 也可采用 G43 H00 或 G44 H00 來取消刀具長度補償功能.

314 　使用刀具長度補償功能時的注意事項

刀具長度補償指令通常用在下刀和提刀的直線段程序 G00 或 G01 中.使用多把刀具時 , 通常是每一把刀具對應一個刀具長度補償號 , 下刀時使用 G43 或 G44.在實際使用中 , 鑒于習慣 , 一般僅使用 G43 指令 , G44 指令使用的較少. 正向或負向的移動通過變換 H代碼的正負值來實現.

4 　編程舉例

例1 　如圖 3 所示 , 用 Φ12 的刀具加工距離工件上表面 7 mm 的深凸模.

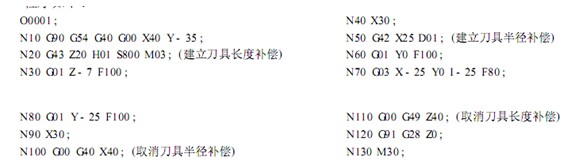

　　程序如下:

由上例可知 , 加入刀具半徑補償和長度補償功能后 , 數控編程均可按圖形輪廓的尺寸進行.

5 　結語

刀具補償在數控加工中有著非常重要的地位, 對簡化程序、正確編制程序能夠起到很好的作用. 正確掌握刀具半徑補償和長度補償功能 , 充分發揮其在數控編程中的作用 , 為加工出符合零件圖紙要求的形狀復雜的零件、提高零件加工的質量和效率有著深遠的意義.
