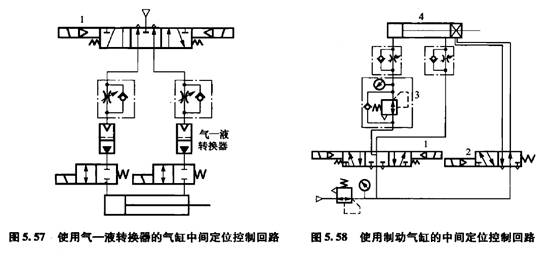

利用制動氣缸可以實現中間定位控制,其回路如圖5. 58所示。在該回路中,三位五通電磁換向閥1的中位機能應為中位加壓型。電磁閥2用來控制制動活塞的動作,因?yàn)橹苿託飧?/span>4的制動活塞有雙作用型和單作用型兩種,所以,若制動活塞為雙作用型,電磁閥2應采用二位五通閥;若制動活塞為單作用型,電磁閥2應采用二位三通閥。利用帶單向閥的減壓閥3來進行負載的壓力補償。當電磁閥1, 2不通電時,氣缸在行程中間定位并制動;當電磁閥2通電時,制動解除。
